9.1 Grund för stödmurar av block

Den packade bädden av krossgrus under första skiftet i en stödmur av block. Den håller muren i våg och fördelar dess tyngd.

Genomskärning av en låg stödmur av block: en packad avjämningsbädd, 150 mm tjock och bredare än blocken, det första blocket nedgrävt framtill, tvättad dräneringssten 300 mm bred bakom blocken med ett dräneringsrör i botten, och packad fyllning bakom. 600 mm 3 Dräneringssten 300 mm bakom blocken 2 Nedgrävt första skift under marken framför 1 Avjämningsbädd 150 mm, packad
Genomskärning av en låg stödmur av block på sin avjämningsbädd.

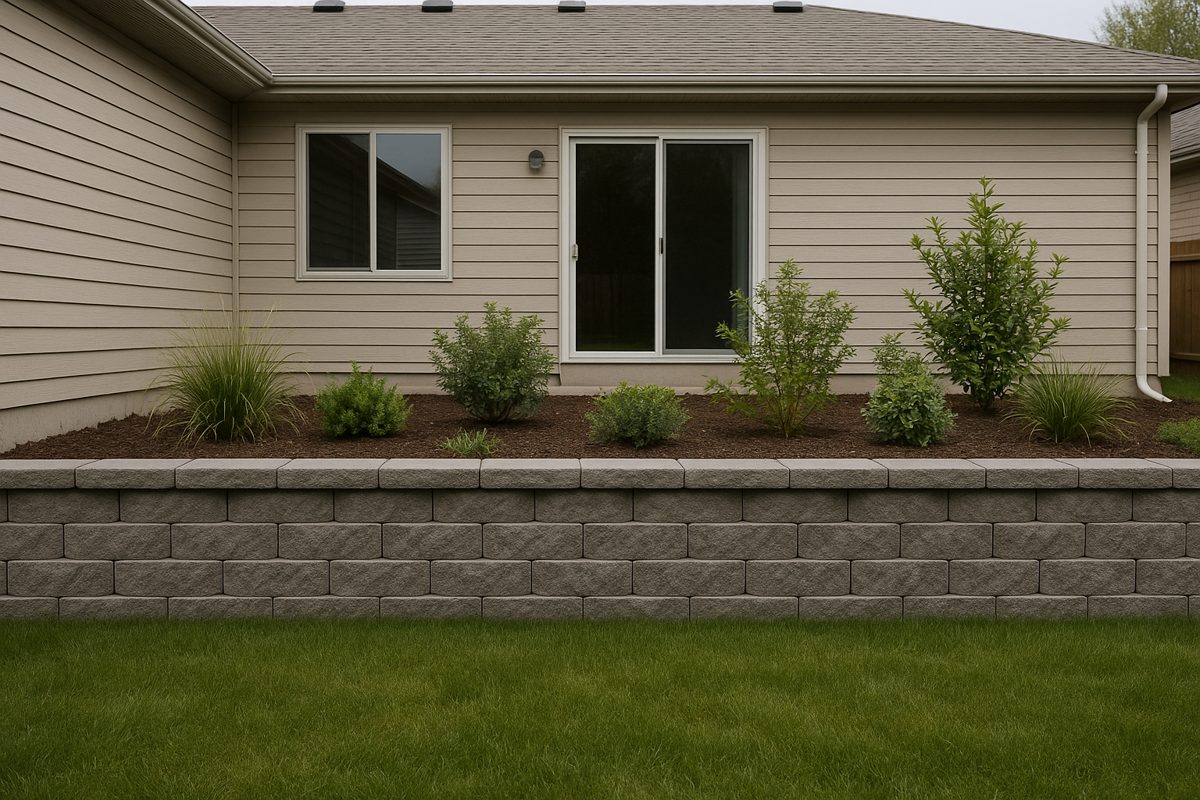

En låg stödmur av block som håller upp en planterad bädd.
En låg stödmur av block som håller upp en planterad bädd. Illustration

I korthet

Svårighetsgrad
3 av 4
Tid
1 dag för schakt och bädd till 10 m mur
Verktyg
Spade eller minigrävare, snöre, vibroplatta eller stampmaskin, långt vattenpass, rätskiva, gummiklubba
Delar
  1. 1  Avjämningsbädd
  2. 2  Nedgrävt första skift
  3. 3  Dräneringssten bakom

Det här behöver du per meter mur, 600 mm hög, block 300 mm djupa

MaterialFraktionTypMängd
Avjämningsbädd 0–32 mm Krossgrus, med finmaterial 190 kg
eller 0–16 mm Krossgrus, med finmaterial
Dräneringssten 8–16 mm Tvättad makadam, bakom blocken 0,18 m³
Dräneringsrör – Perforerat, minst 100 mm, i bakkant av bädden 1 m

Varför krossgrus under och tvättad sten bakom?

0–32 mm

Under blocken. Finmaterialet gör att gruset kan packas till en hård, plan bädd där varje block kan sättas exakt i våg.

8–16 mm

Bakom blocken. Tvättad sten släpper igenom vattnet, så att inget tryck byggs upp bakom muren. Specifikationer för murar kräver sten under 25 mm med högst 5 % finmaterial.

Steg för steg

  1. 1

    Gräv ett 600 mm brett schakt.

    Så brett att bädden når 150 mm framför och bakom blocken, och så djupt att det rymmer 150 mm bädd plus den nedgrävda delen av första skiftet. Byt ut lös eller blöt jord mot packad fyllning (2.3).

    Schaktet utsatt med snöre
  2. 2

    Lägg ut och packa 150 mm bädd.

    Packa först schaktbotten, sedan bädden i ett eller två lager. Två till fyra överfarter, tills plattan inte lämnar några spår.

    Bädden packas
  3. 3

    Dra av bädden exakt i våg.

    Den ska vara i våg både längs muren och från fram- till bakkant. I sluttning trappar du ner bädden i hela blockhöjder i stället för att följa marken.

    Bädden dras av
  4. 4

    Sätt första skiftet, sedan dräneringen och stenen.

    Sätt varje block på bädden och justera det i våg med klubban. Lägg det perforerade röret i bakkant av bädden med utlopp mot lägre mark, och fyll dräneringssten bakom blocken.

    Första skiftet och dräneringsröret
  5. 5

    Bygg upp i lager om 150–200 mm.

    För varje skift fyller du 300 mm dräneringssten bakom blocken och packad fyllning bakom den. Inom 0,9 m från muren använder du bara handburna packningsmaskiner.

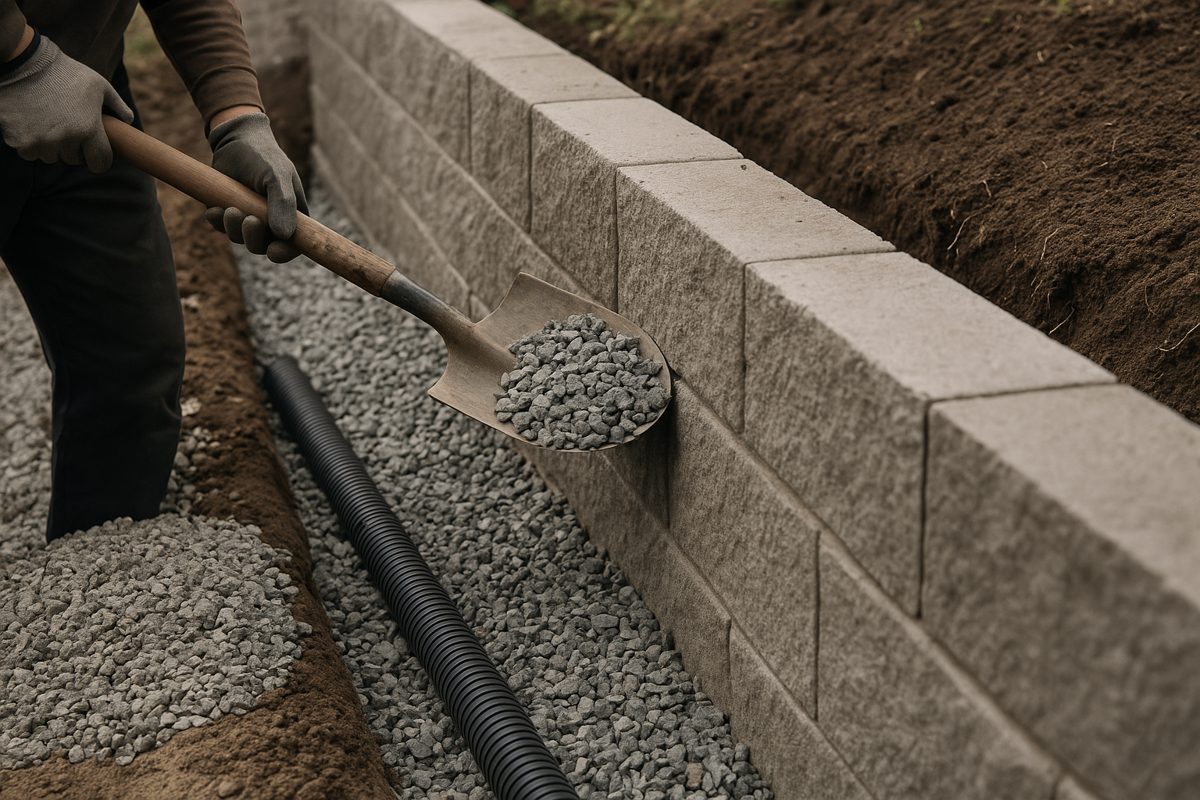

    Återfyllning bakom muren
    Återfyllning bakom muren Illustration
Specifikationer
DelFraktionTjocklekHur
1 Avjämningsbädd0–32 mm eller 0–16 mm150 mm, 600 mm bredMinst 150 mm utanför blockets fram- och bakkant. Packad, 95 % av standard-Proctor där det anges.
2 Första skiftetblocknedgrävt under marken framförSätts i våg på bädden.
3 Dräneringssten8–16 mm300 mm bakom, full höjdTvättad, kantig, under 25 mm, högst 5 % finmaterial. Dräneringsrör minst 100 mm i botten.
4 Återfyllning0–32 mm eller uppgrävd jordlager om 150–200 mmBara handburna packningsmaskiner inom 0,9 m från muren.

Bädd

Minst 150 mm packat sand och grus eller krossgrus, som når minst 150 mm framför och bakom blocken. Mager betong är ett alternativ som används till större murar.

Nedgrävning

Gräv ner första skiftet under marken framför, så att murens fot inte kan spolas ur eller tryckas ut. Vägmurar grävs ner minst 0,6 m. För en trädgårdsmur följer du blocktillverkarens anvisning om hur djupt blocken ska grävas ner.

Dränering

Minst 300 mm tvättad, väldränerande sten bakom blocken i hela höjden. Ett perforerat rör på minst 100 mm vid den lägsta punkten leder bort vattnet, med utlopp mot lägre mark.

Återfyllning

Lager om högst 200 mm, packade till 95 % av standard-Proctordensitet vid nära optimal vattenkvot. Bara handmanövrerade packningsmaskiner inom 0,9 m från muren; en stad kräver 1,2 m.

Källor

  1. Texas State University construction standard 32 32 23.14, Segmental retaining wall: avjämningsbädd av packat sand och grus minst 150 mm tjock, som når minst 150 mm framför och bakom blocken; dräneringssten tvättad och kantig, all under 25 mm, högst 5 % passerande 0,075 mm; återfyllning till 95 % av standard-Proctor inom 2 % från optimal vattenkvot; bara handmanövrerade packningsmaskiner inom 0,9 m
  2. Iowa DOT Standard Specifications §2431, Segmental retaining wall: avjämningsbädd minst 150 mm; återfyllning i lager om högst 200 mm till 95 % av standard-Proctordensitet; bara handmanövrerade packningsmaskiner inom 0,9 m från murens framsida
  3. Iowa DOT §9071, Segmental block retaining walls: avjämningsbädd minst 150 mm; jorden under bädden packad till 95 % av standard-Proctor; dräneringsrör minst 100 mm, självfallsutlopp; vattenkvot från 3 % under optimum till optimum
  4. California Division of the State Architect, IR 18-2: Segmental retaining walls: väldränerande grus minst 300 mm tjockt bakom muren i hela dess höjd; packningslager högst 200 mm tjocka (efter NCMA)
  5. City of San Antonio, Item 809 Segmental retaining wall system: minst 150 mm packad bädd; minst 300 mm dräneringssten bakom blocken (ASTM D448 storlek 57 till 8); perforerat dräneringsrör vid lägsta punkten, utlopp minst var 23:e m; 150–200 mm lösa lager med handburna packningsmaskiner
  6. WSDOT Bridge Design Manual, chapter 7: stödmurar vid vägar grävs ner minst 0,6 m
  7. FHWA-RD-97-148, Granular base: naturligt stenmaterial väger cirka 2,0–2,3 t/m³ på plats
  8. EN 13242 Aggregates for unbound and hydraulically bound materials
  9. EN 1997-1 Eurocode 7: geotechnical design

Mängder: bädd 600 × 150 mm = 0,09 m³ packat, 190 kg. Packat krossgrus räknas som 2,1 t/m³, mitten av intervallet 2,0–2,3 t/m³ som FHWA anger för naturligt stenmaterial på plats. Dräneringssten 300 mm × 600 mm = 0,18 m³ på plats. Beställ lite extra.

Avsnitt 9.1 Hitta materialen nära dig →
